長柄濾頭在均質濾料濾池中反沖洗實例
作者來源:gysxlc 發布時間： 2018/6/29 8:50:31 標簽：濾頭 長柄濾頭
導讀：采用長柄濾頭氣水反沖洗的目的是使濾層截留的雜質有效地脫落,并攜帶出濾層,進而排出濾池.
某廠濾池采用恒水位等速過濾及長柄濾頭進行氣水反沖洗。在每格濾池的進口設有可調節的進水堰板，通過調節達到每格濾池的進水流量均勻.隨著過濾的進行，濾層由于截污而增加了水頭損失.在濾池設計中采用根據濾池水位變化自動調節濾池清水出水閥門的開啟度，使其產生的水頭損失和濾層水頭損失之和成為一個恒值，以獲得恒定的過濾水位、濾速和濾池出水量。濾池恒水位自動控制系統主要由濾池液位傳感器、可調節控制的濾池清水出水閥門和自動控制系統組成。
采用長柄濾頭氣水反沖洗的目的是使濾層截留的雜質有效地脫落，并攜帶出濾層，進而排出濾池.單純水的沖洗在于進一步將濾層和濾層以上的雜質排出濾池.表面清洗采用未過濾的水，通過濾池側面V型進水槽，對濾池表面進行輔助掃洗以加速雜質從濾池中間的渾水廊中排出。
根據研究:水頭損失在單純水沖時最大;單純氣沖將導致負壓的產生;而采用長柄濾頭氣水反沖時的水頭損失要小于單純水沖時的損失，原因是在氣水反沖時，由于濾頭進氣速度較大，產生局部真空和濾床及床上水層由于大量空氣的滲入，密度相對降低所致.
根據長柄濾頭氣水反沖機理中水沖的攜污作用，結合在氣水反沖過程中水頭損失。相對比單純水沖減小.為防止濾料流失，確定了采用長柄濾頭氣水反沖階段的水沖強度低于單純水反沖強度，并用沖洗水泵出水閥的開啟度加以控制.
濾池反沖洗條件有兩個:①濾層水頭損失設定值.②過濾周期.兩者中有一條件滿足.便執行反沖洗.按順序反沖洗完成后，自動轉入恒水位運行，也可通過手動操作實施.對于每格濾池與反沖洗水泵的距離不同，為確保在不同格濾池反沖洗時反沖洗水量的恒定，在反沖洗水總管上設置了孔板流量儀和可控調節閥門，通過SLC進行流量控制。
長柄濾頭、濾板和濾料的選擇
濾板主要用于固定濾頭和作為濾料的承載面
濾板采用鋼筋混凝土預制，現場拼裝.每塊濾板平面尺寸為1000mmx1000mm,厚度為100mm.濾板上均勻預埋濾頭套管.布置密度為50只/m2.

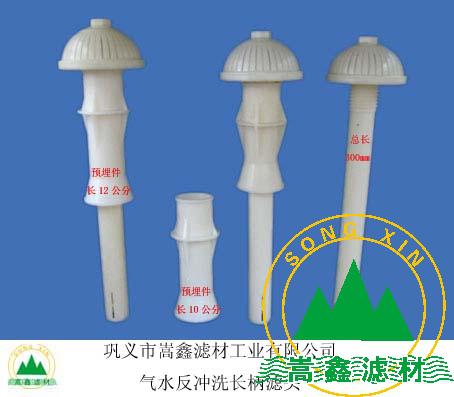

長柄濾頭是過濾和沖洗時布?xì)獠妓玫模@次采用了長柄濾頭。濾頭由濾桿和預埋于濾板的套管組成，均采用高強度ABS工程塑料制成.
